樹脂製多孔質体の形態観察事例①

樹脂などの有機物で構成される複雑な構造の機能性材料に対して、表面のSEMおよびSPMによる詳細な形態の観察が可能です。また、SPMでは三次元像や形態の違いを数値化することが可能です。

1 .表面SEM観察

図1. 樹脂製多孔質体の内外表面SEM像

図1. 樹脂製多孔質体の内外表面SEM像

2 .表面SPM観察

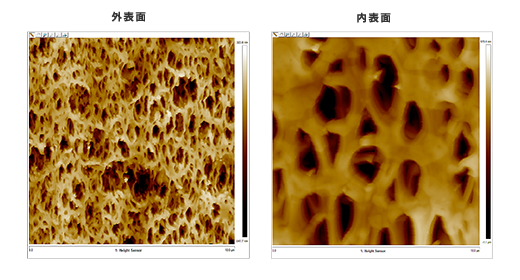

図2. 樹脂製多孔質体の内外表面形状像

図2. 樹脂製多孔質体の内外表面形状像

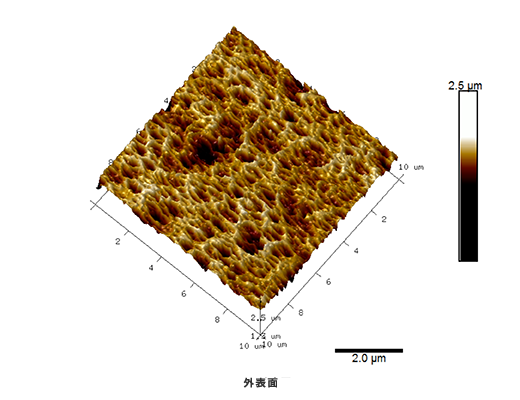

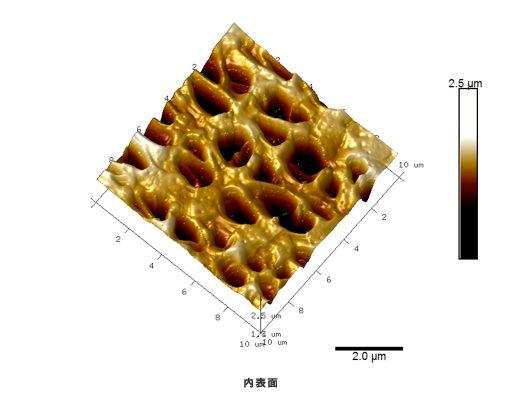

図3. 樹脂製多孔質体の内外表面三次元像

図3. 樹脂製多孔質体の内外表面三次元像

図3. 樹脂製多孔質体の内外表面三次元像

表1. 形状の解析結果

観察箇所密度(/μm2)穴の平均サイズ
(μm2
穴の平均径(μm)
内表面0.241.021.04
外表面1.180.160.40
